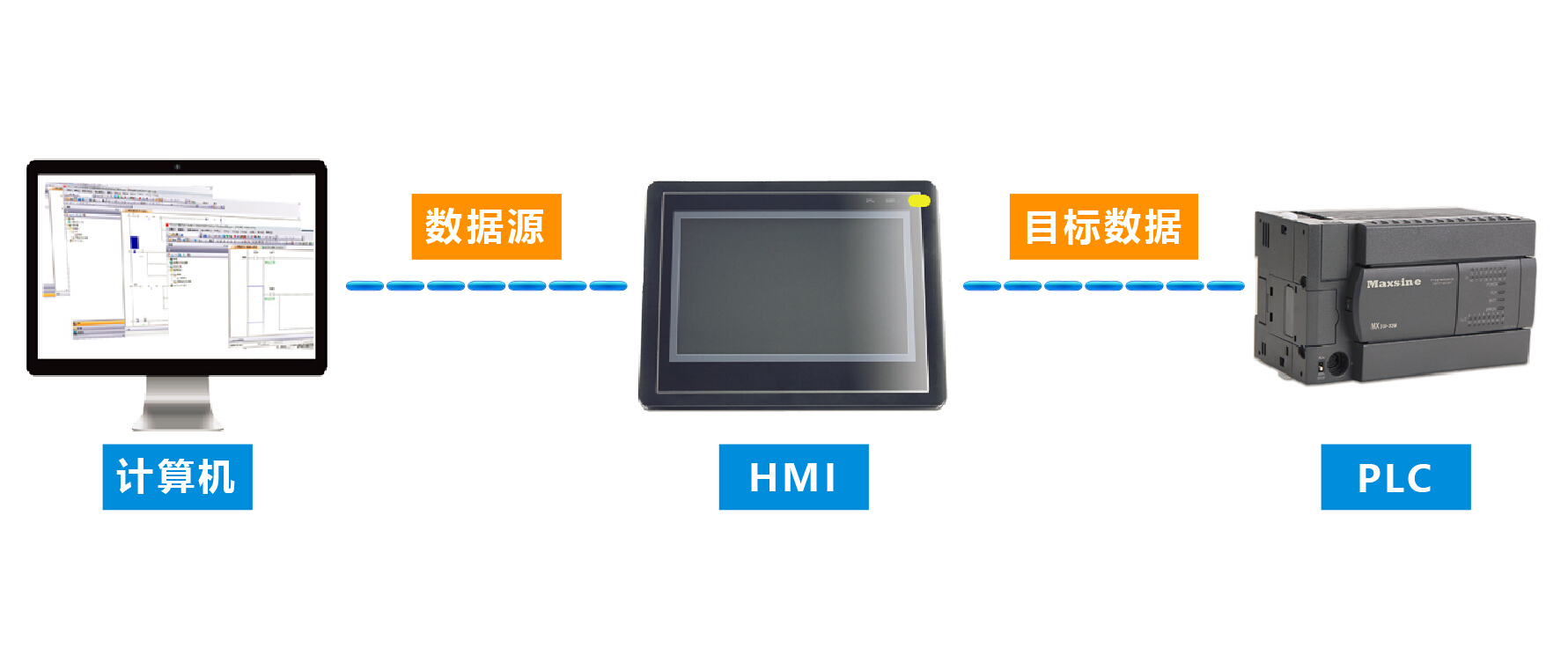

邁信電氣的MF8000系列人機界面支持透?jìng)鞴δ埽褂煤?jiǎn)單方便穩定。MF8000系列人機界面是通過組態軟件“Maxsine Interface 2”實現透?jìng)鞴δ艿?，即在?jì)算機上使用PLC編程軟件，通過計算機所連接的人機界面（HMI），連接到與該HMI通訊的PLC上，這樣就可以在計算機上實現上傳、下載、在線監視等，此時HMI相當于一個中間轉換器，如下圖所示：

下面以邁信MX3U 系列PLC下載程序來演示MF8000系列人機界面的透?jìng)鞴δ堋?/p>

將HMI與計算機，HMI與PLC的通訊線纜連接好（不同品牌的PLC連接線纜不同）。

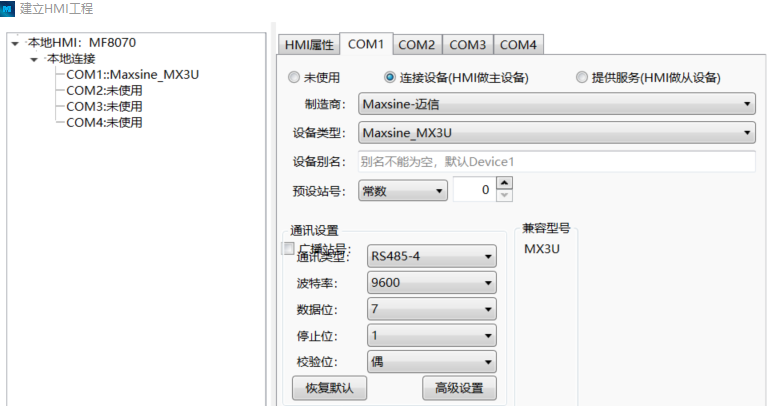

打開組態軟件“Maxsine Interface 2”新建工程，配置HMI與PLC的通訊參數如下圖：

此時HMI與PLC的通訊是正常的了。

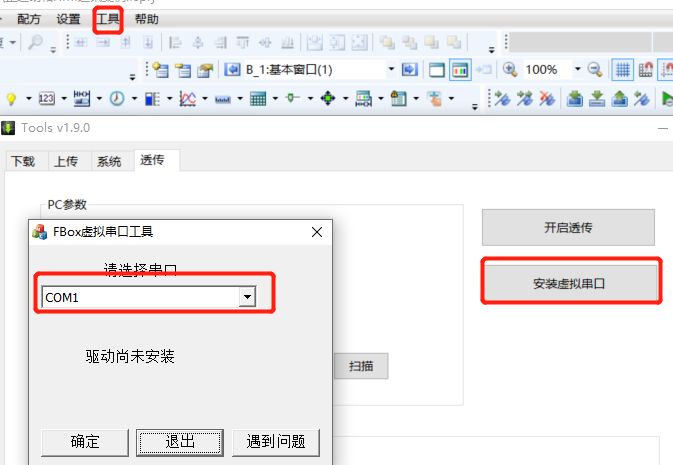

安裝虛擬串口，點擊工具 → 下載 → 透?jìng)?→ 安裝虛擬串口。

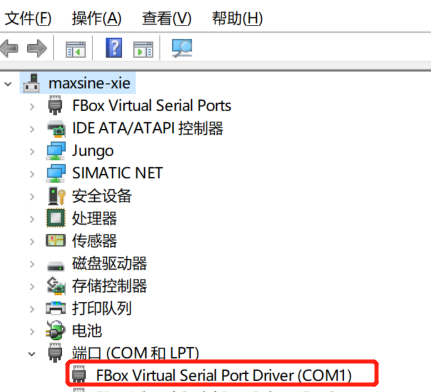

查看虛擬串口，打開計算機的設備管理器查看端口號，記住端口號。

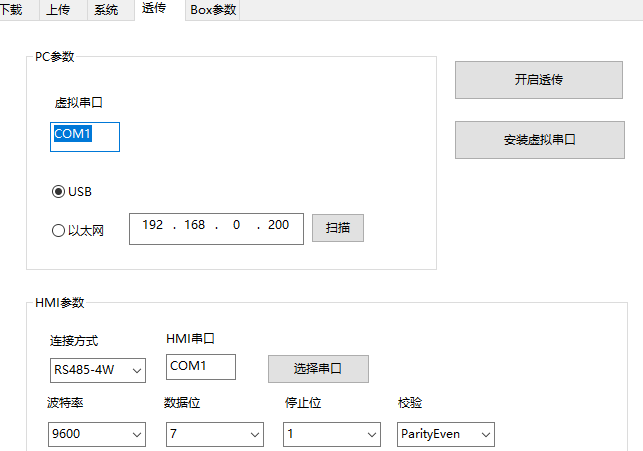

設置透?jìng)鲄?shù)如下圖：

虛擬串口——計算機安裝的虛擬串口

HMI串口——HMI與PLC連接的實際串口號

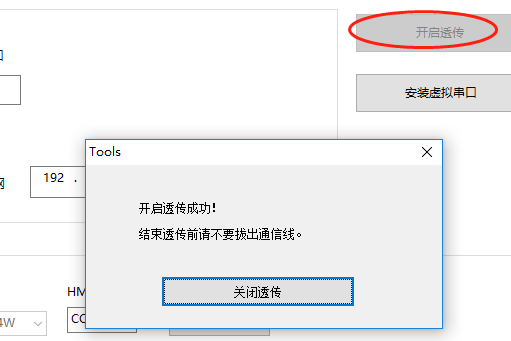

開啟透?jìng)?，配置好透?jìng)鲄?shù)后點擊開啟透?jìng)鳎藭r(shí)HMI處于傳輸模式下，不能進行任何操作，透?jìng)鬟^程中不能關閉該窗口或者拔出通訊線。

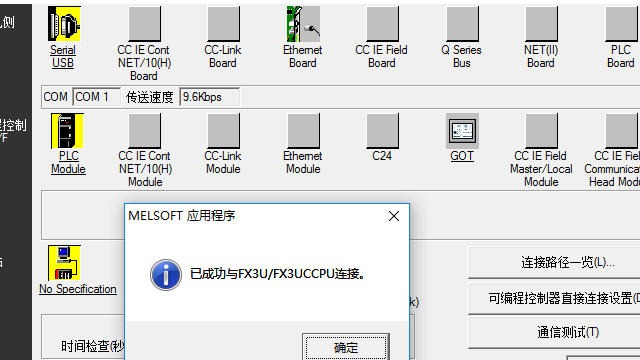

配置PLC端通訊參數，打開PLC編程軟件，點擊連接目標設置通訊參數，選擇安裝的虛擬串口號COM1，測試通訊，如下圖：

通信測試成功后點擊確定，至此通過HMI的透?jìng)鞴δ躊LC就能正常的下載、上傳、在線監控了。
